ALLNET MSR Sensor ALL4452 / PIR motion detector in housing / Motion = 1 / Idle = 0
| Marque: ALLNET |
EAN:
4038816017581
Référence interne:
ALL4452
Points forts :
- Nouveau boîtier plat en aluminium pour bureau ou fixation murale
- Bus I2C pour une utilisation en multiplexage
- Supports coudés pour le montage mural
Mesurez, commandez et régulez automatiquement et en toute autonomie
Depuis des années déjà, ALLNET poursuit le concept de commande intelligente des processus dans la domotique via le réseau et Internet. La domotique intelligente offre non seulement plus de confort, mais favorise aussi activement les économies d’énergie.
Grâce à une commande centralisée et à une accessibilité via le réseau / Internet, les produits de domotique ALLNET permettent une gestion intelligente des bâtiments, indépendamment de l’heure et du lieu.
Le détecteur de mouvement PIR ALL4452 dispose d’un angle de détection maximal de 92° et d’une portée maximale de 8 mètres.

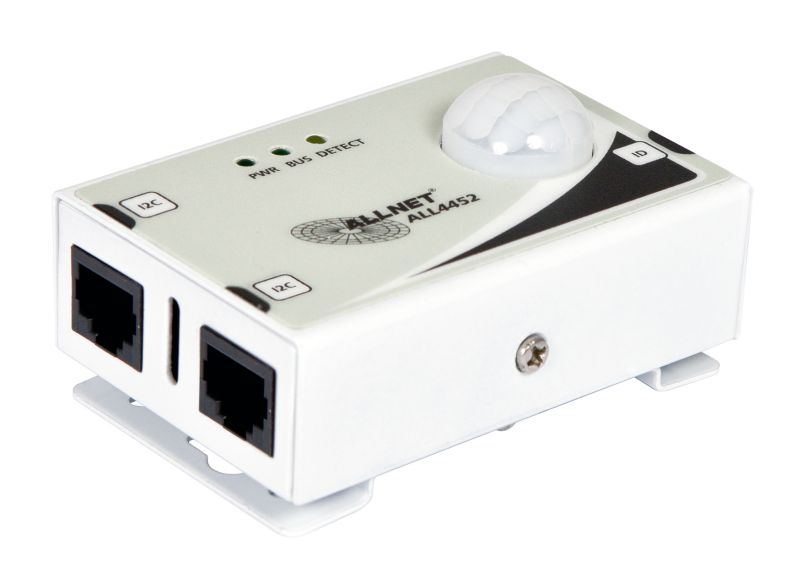

Détecteur de mouvement PIR dans un boîtier de bureau ou mural
- Angle maximal de 92°, portée maximale de 8 mètres.
- Boîtier en aluminium avec patte de fixation murale
- Multiplexage multiple = plusieurs modules de multiplexage sur une seule ligne
- Raccordement : 2x RJ45
Comportement sur ALLNET MSR : après une détection réussie, 1 entrée de contact est reconnue. Chaque mouvement est comptabilisé comme 1. Absence de mouvement/repos = 0.
Détails techniques :
| Élément | Spécifications |
| Type de capteur | Détecteur de mouvement PIR |
| Plage de détection : | angle max. de 92°, portée max. de 8 mètres. |
| Puce | PCF8574 |
| Connexion : | 2x RJ45 (bus I2C) |

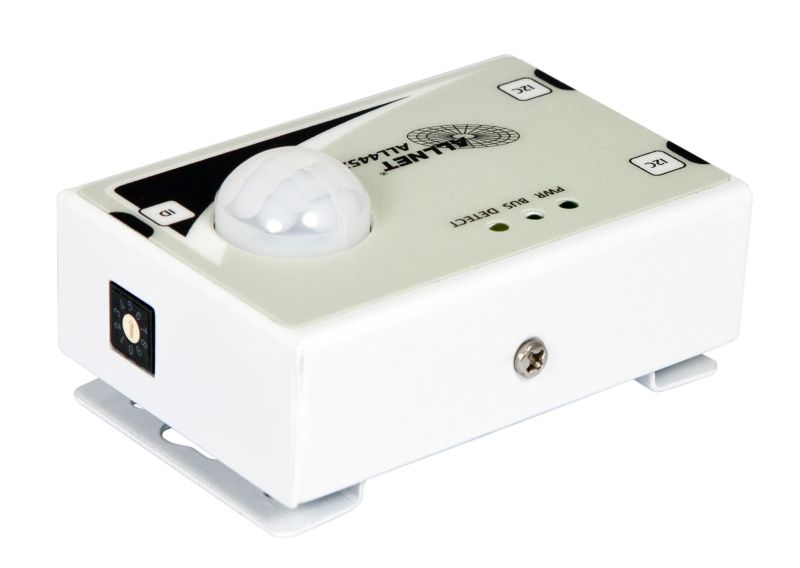

| Multiplexage : | Molette de réglage pour lID (8) – voir la remarque ci-dessous |
| Voyants LED : | 1x PWR, 1x BUS, 1x Detect |
| Boîtier : | Boîtier métallique |
| Environnement : | Température de fonctionnement : -45 à 90 °C Humidité relative en fonctionnement : 0 % à 100 % (sans condensation) Température de stockage : -20 à 60 °C Humidité relative de stockage : 5 % à 90 % (sans condensation) |
| Marquage : | CE, RoHS |
| Dimensions : | 79 x 50 x 24 mm (longueur x largeur x hauteur) |
| Poids : | 230 grammes (sans emballage ni accessoires) |
| Contenu de lemballage : | 1 détecteur de mouvement PIR ALL4452 1 câble de raccordement |
Multiplexage - Remarque concernant lutilisation de plusieurs capteurs sur un même port de capteur
Contrairement à l’ALL3000/4000, les systèmes basés sur ARM et MIPS permettent en principe d’utiliser plus d’un
capteur sur un même port physique.
La condition matérielle préalable est que les capteurs disposent de 2 connecteurs RJ45, afin que le signal du capteur puisse être transmis au capteur suivant. La longueur totale de câble de 100 m n’augmente pas pour autant.
Afin que les capteurs puissent être identifiés sans ambiguïté par les appareils, il est nécessaire qu’ils aient, au niveau logiciel,
des adresses de puce I2C et des identifiants (ID) différents. Les capteurs ayant la même adresse de puce et un identifiant réglable peuvent être combinés. Pour les capteurs sans adresse réglable, un seul type de capteur peut être connecté par port.
