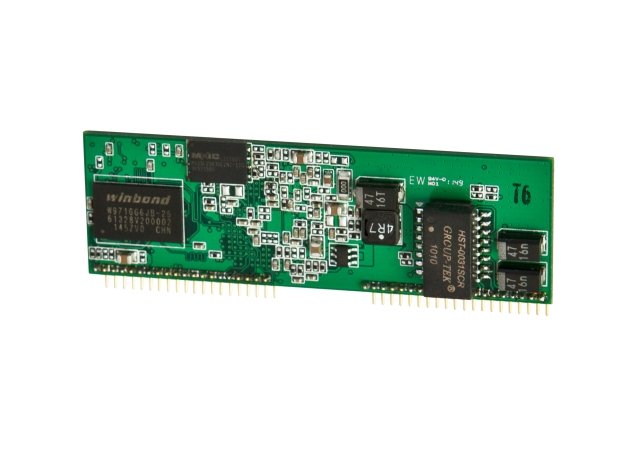

ALLNET MSR ALL5002 CPU Board Ralink RT3352

Mit dem neuen CPU-Modul ALL5002 lassen sich eine Vielzahl von Lösungen realisieren, die Netzwerkzugriff (über Ethernet oder W-Lan) erfordern: Maschinensteuerungen, Gebäude- automation, autonome Meßeinrichtungen, Sicherheitstechnik, Robotik, Fördertechnik, Lichtsteuerung uvm.

&nbsp

Acht nutzbare GPIOs, sowie der 400 MHZ-MIPS-CPU-Kern mit

64 MB Hauptspeicher und 32 MB FLASH reichen auch für anspruchsvollere Aufgaben.

&nbsp

*****************************************************

CPU: Ralink 3352, 400 MHz (MIPS)

FLASH: 32 MB

RAM: 64 MB

8x nutzbare GPIO-Pins

1x SPI

1x JTAG

1x I2C

1x USB-Host-Port

1x serielle Schnittstelle (Console)

2x U.FL Buchse

1x LAN-Anschluss 10/100 Mbit

&nbsp

Modul-Größe: 65 * 21 mm, Einbaulage beliebig, Pfostenstecker-Stiftabstand 1.27 mm einreihig, 2x 20 Pins

&nbsp

Je nachdem, ob man gerade oder gewinkelte Stiftleisten einsetzt, kann man das Modul liegend oder stehend bestücken.

&nbsp

Alle wichtigen Signale liegen auf der ersten Stiftleiste 1...20, das Modul kann nur mit dieser einen Stiftleiste betrieben werden.
